Omschrijving

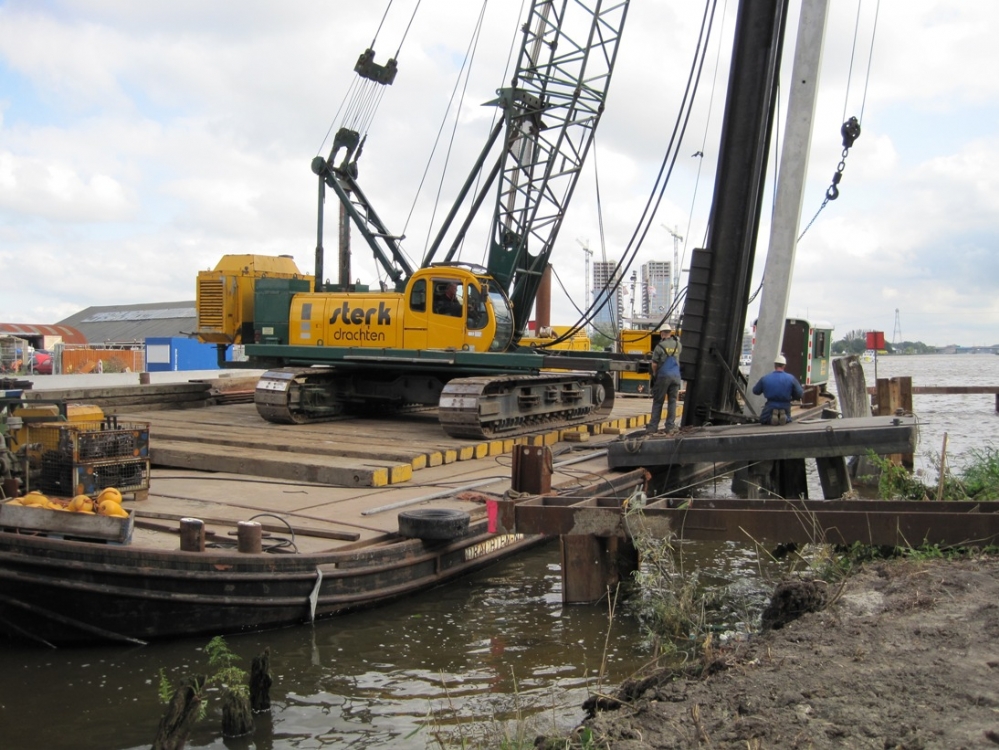

Voor de bouw van de Berlagebrug te Groningen heeft Sterk de funderingspalen aangebracht. Hier zijn ca. 140 palen geheid met een afmeting van vierkant 350 tot 450mm en een lengte van tussen de 9 en 11 meter. Verder zijn er nog 108 palen vierkant 450 met een lengte van 30m aangebracht. Deze palen hebben verschillende hellingen van te lood tot 4:1. en zijn vanaf het water geheid. In verband met de harde tussen (zand)lagen, wat een verhogend risico geeft voor paalbreuk, zijn de palen geheid met toevoeging van water onder hoge druk aan de onderzijde van de paal. Hiervoor zijn de palen door Sterk voorzien van een spuitinrichting. Doordat deze palen fluïderend geheid zijn, is de trillingsoverlast voor de omgeving ook minder.

Project details

  • Opdrachtgever: J.J. de Vries
  • Locatie: Groningen
  • Contractwaarde: € 250.000 - 1.000.000
  • Start datum: 18-01-2009
  • Eind datum: 30-10-2010

Gebruikte technieken

Fluïderen, Heien betonpalen, Waterwerk

Omschrijving

Voor de realisering van de nieuwe brug over het Van Harinxmakanaal in het Friese Dronryp kwamen alle expertises van Sterk zo ongeveer samen. Damwanden, buis- en heipalen, waterwerk, (prefab) constructiewerk en verankering: het kwam allemaal aan bod.

Vervanging van de 75 jaar oude brug over het kanaal was al langere tijd noodzakelijk vanwege de slechte staat waarin die verkeerde. Verkeer met een totaalgewicht van 30 ton of meer mocht er sinds 2014 al niet meer overheen en vanwege veiligheidsaspecten was bediening bij windkracht zes of meer ook niet toegestaan.

Lees meer

Opdrachtgever

J.J. de Vries

Locatie

Groningen

Contractwaarde

€ 250.000 - 1.000.000

Start datum

18-01-2009

Eind datum

30-10-2010

Nieuwe brug over het Van Harinxmakanaal
Voor de realisering van de nieuwe brug over het Van Harinxmakanaal in het Friese Dronryp kwamen alle expertises van Sterk zo ongeveer samen. Damwanden, buis- en heipalen, waterwerk, (prefab) constructiewerk en verankering: het kwam allemaal aan bod.

Vervanging van de 75 jaar oude brug over het kanaal was al langere tijd noodzakelijk vanwege de slechte staat waarin die verkeerde. Verkeer met een totaalgewicht van 30 ton of meer mocht er sinds 2014 al niet meer overheen en vanwege veiligheidsaspecten was bediening bij windkracht zes of meer ook niet toegestaan.

440 meter aan stalen damwand
In opdracht van Oosterhof Holman tekende Sterk voor vernieuwing van de verouderde oeverbeschoeiing en bracht het vanaf een ponton op het water met een hydraulische kraan ongeveer 440 meter aan stalen damwand aan. De constructie is verstevigd met meer dan honderd klapankers en 440 meter ankergording, wat ook het nodige constructie- en laswerk op locatie met zich meebracht.

Ook plaatsten we vanaf een ponton op het water de betonpalen die dienen als fundering van de middenpijler van de brug. Daarnaast plaatste Sterk – eveneens vanaf het water – buispalen voor het remming- en geleidewerk en stalen damwand ten behoeve van de bouwkuipen voor de landhoofden.

Het gereedmaken van de buizen voor het remming- en geleidewerk was een uitdagende klus. Met een mal zijn de geplaatste buizen op locatie eerst in de juiste vorm gesneden. Zo kon de horizontale buis, die dient als verbinding tussen de verticale buizen, mooi sluitend worden geplaatst. Aansluitend zijn platen in de buizen gelast om ze te verstevigen en werden de buizen aan de bovenkant dichtgelast.

Het remmingwerk zelf is volledig prefab gemaakt in de lashal van Sterk Metaal in Drachten. De immense gevaartes zijn aansluitend begin juni met een ponton richting de projectlocatie vervoerd. Daar is het op de juiste plek gezet door Sterk, dat ook het hijswerk en afmonteren voor zijn rekening nam. Het vormde het slotakkoord van een project waarin Sterk zijn multidisciplinaire expertise in alle opzichten kon tonen.
