Omschrijving

Sterk Spezialtiefbau blijft bezig met bijzondere projecten en technieken. Zo maakten we vorig jaar voor het omvangrijke stadsvernieuwingsproject Baakenhafen een grote bouwkuip bestaande uit combiwand die geheel trillingsvrij is aangebracht. Het gaat om 160 strekkende meter combiwand voor de bouw van een parkeergarage en twee daarbij behorende gebouwen.

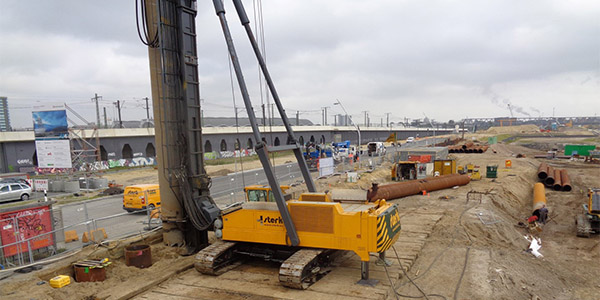

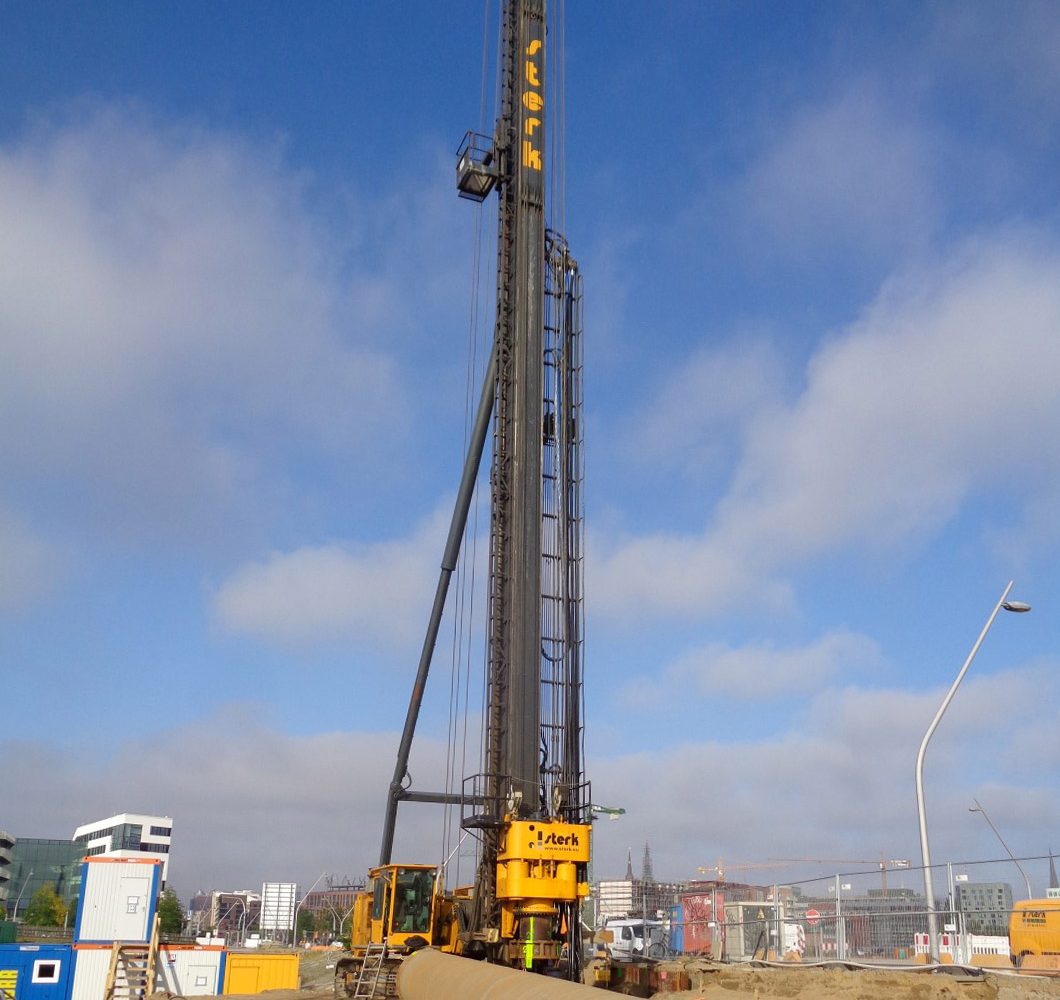

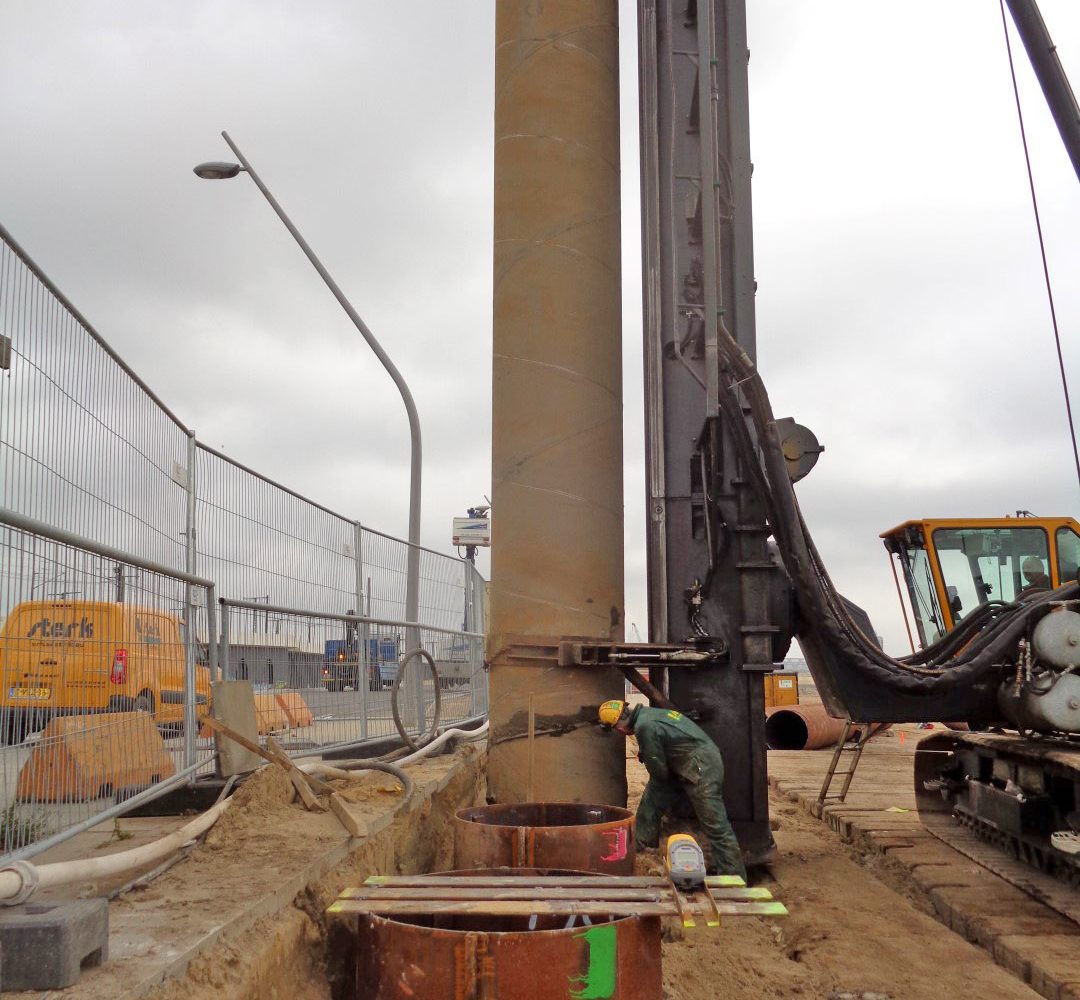

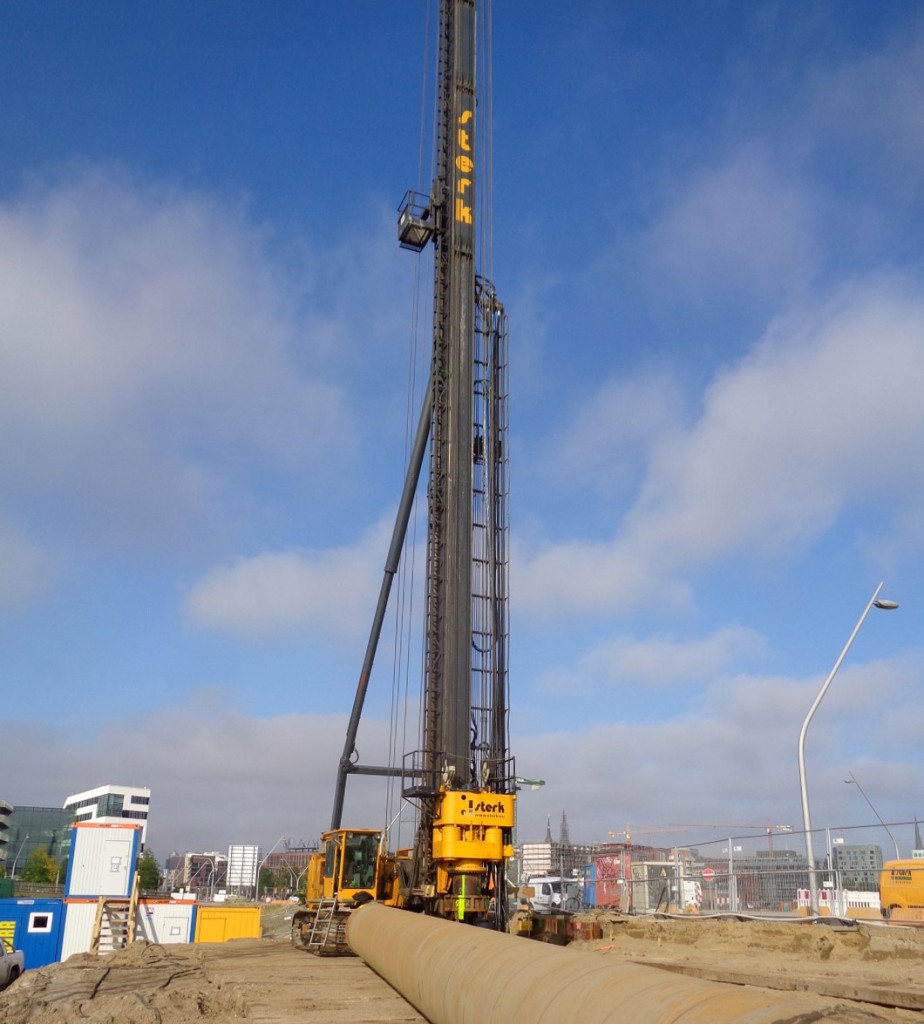

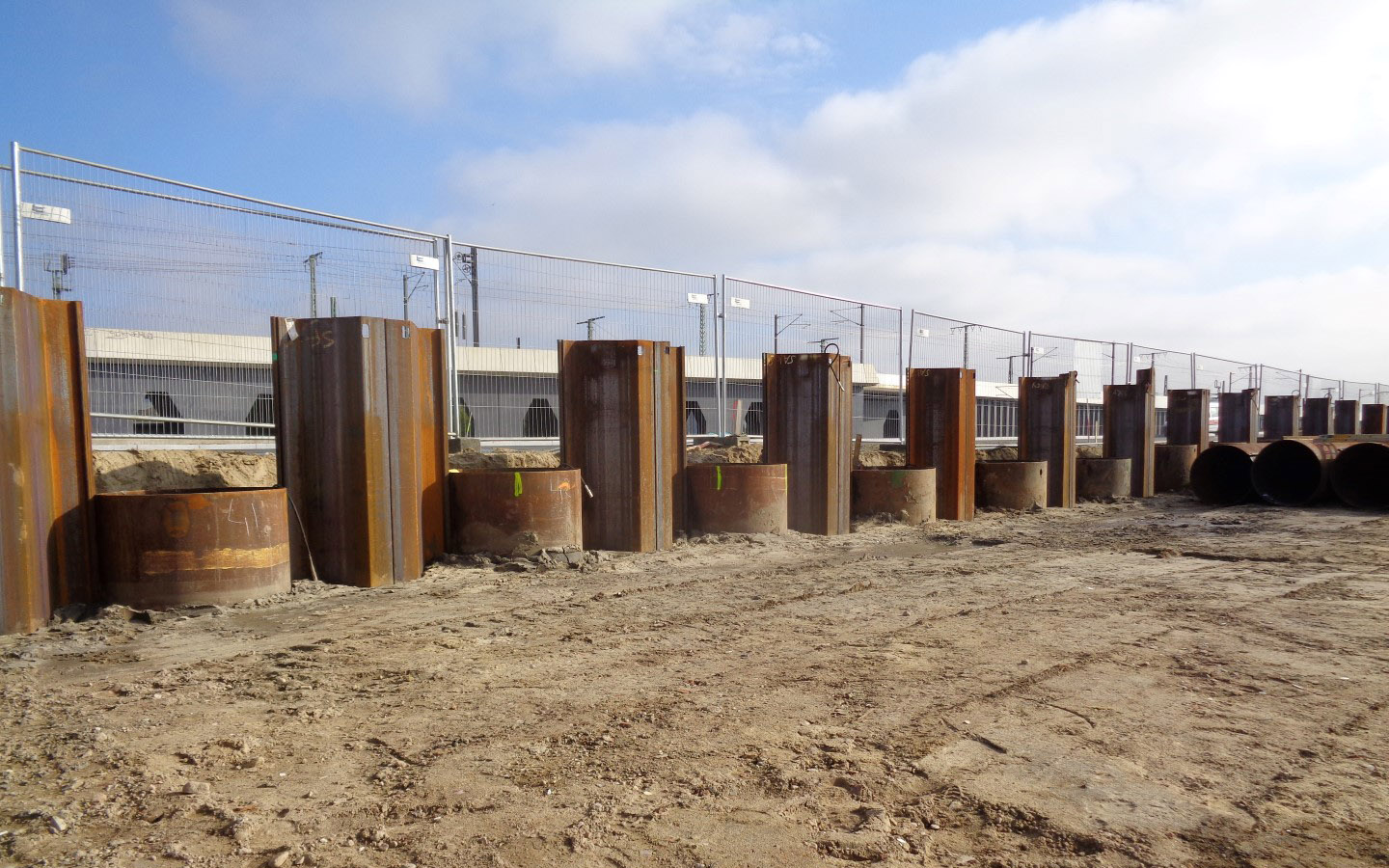

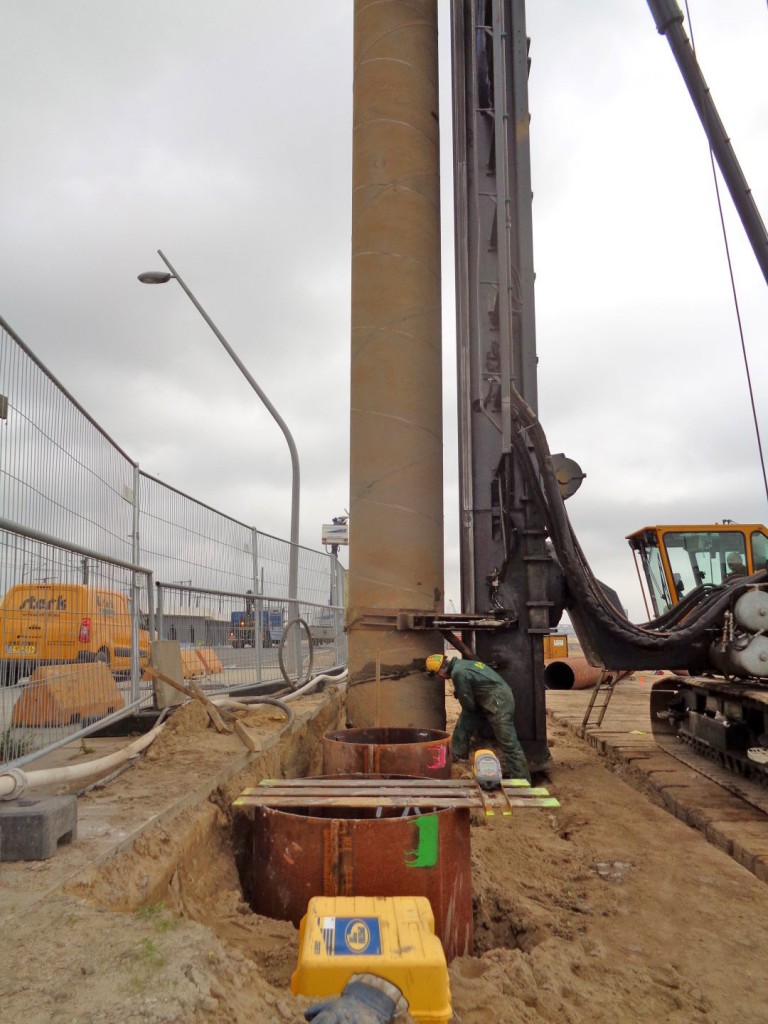

Zowel de buizen (met een lengte van circa 18 meter) als de tussenliggende dubbele damwanden werden aangebracht met de recentelijk aangeschafte Woltman, zij het dat de buizen de grond in werden gedraaid en de damwanden werden gedrukt.

Maar niet allen het plaatsen van de wand was ongebruikelijk. Ook de wijze van afstempeling was bijzonder. Gezien de complexe locatie was afstempelen op een tegenover liggende wand namelijk geen mogelijkheid. Dit is namelijk een bestaande kademuur.

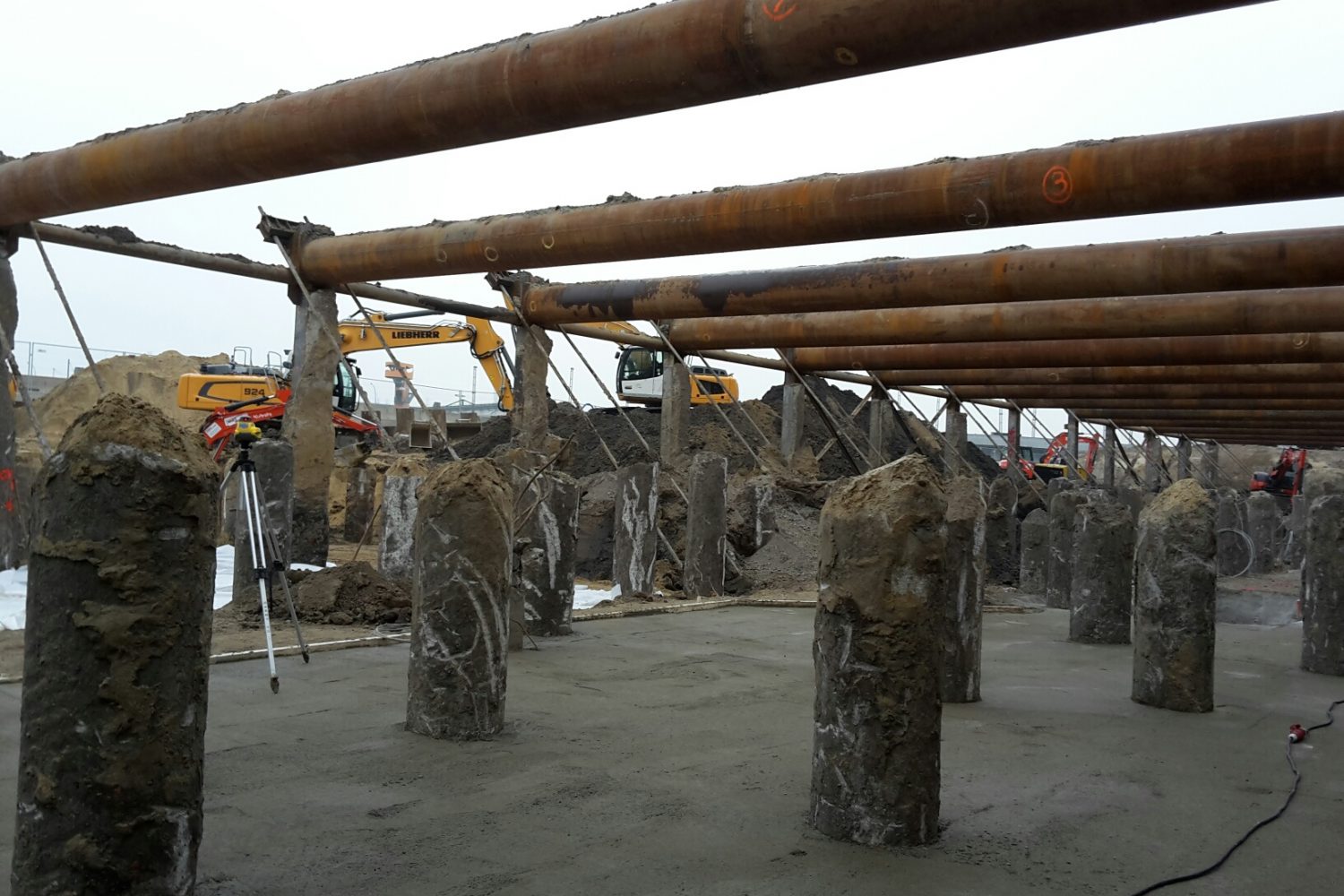

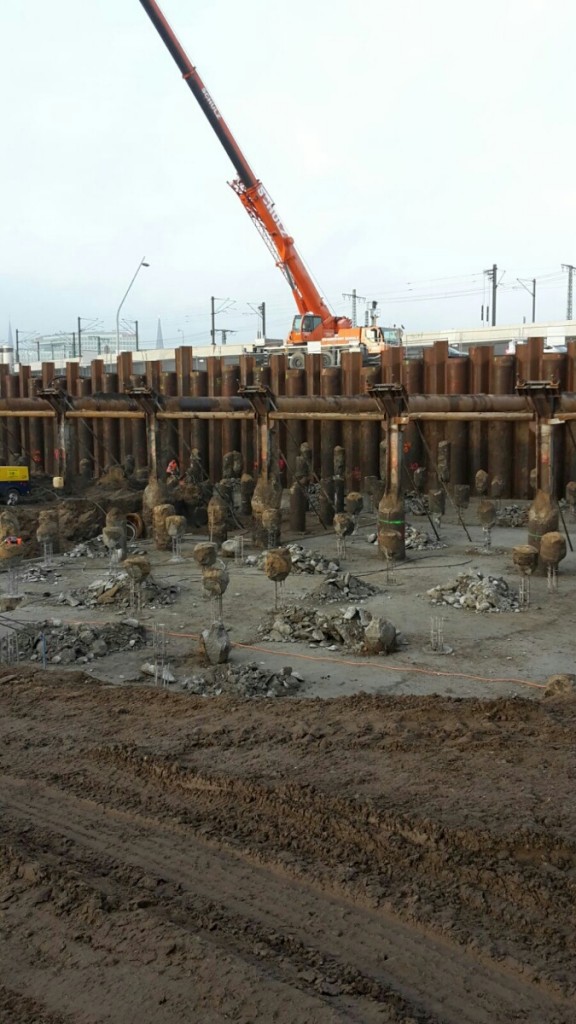

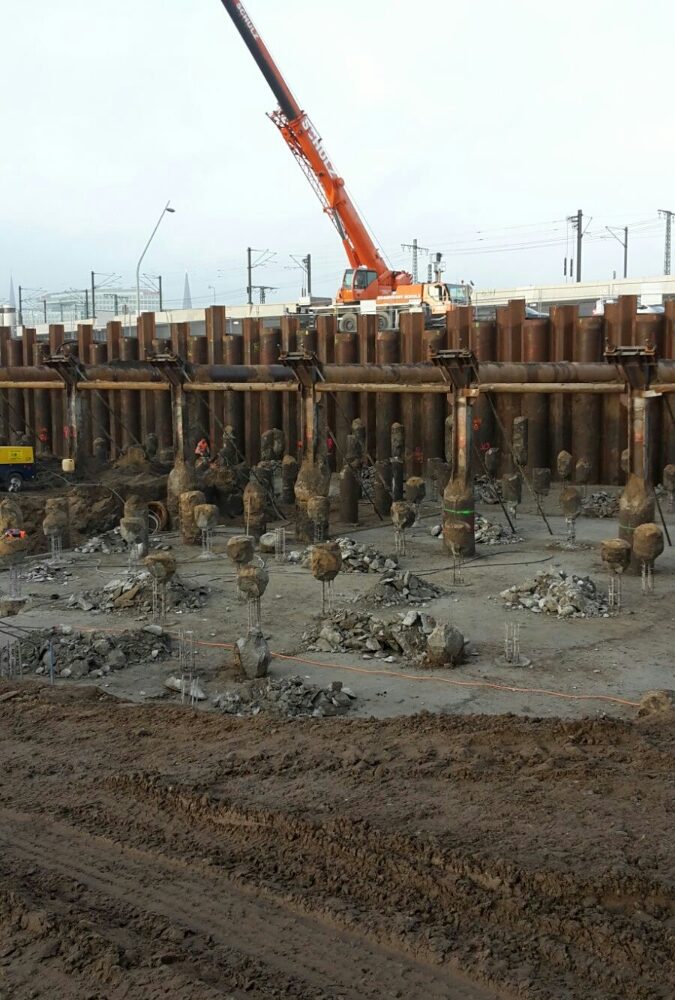

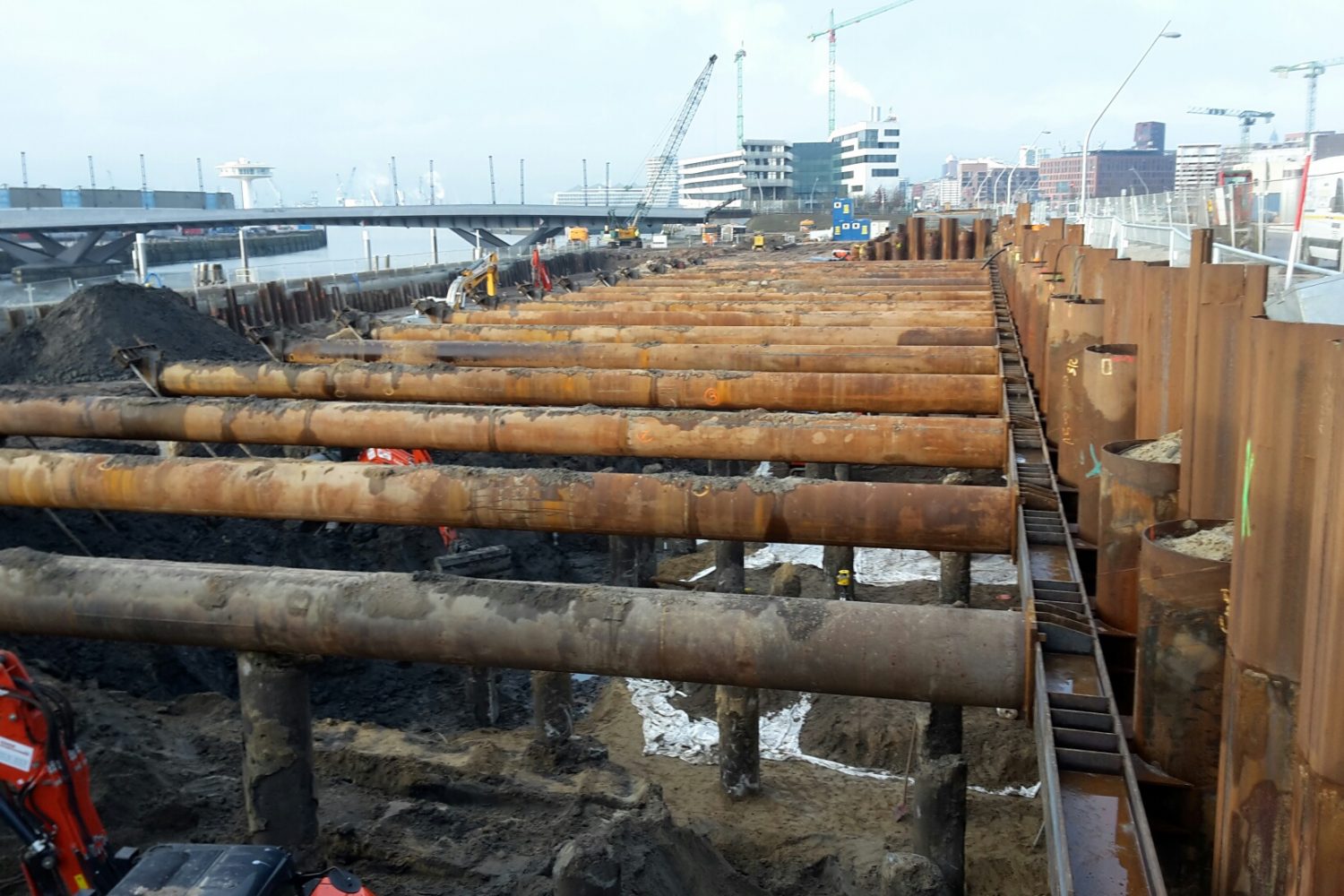

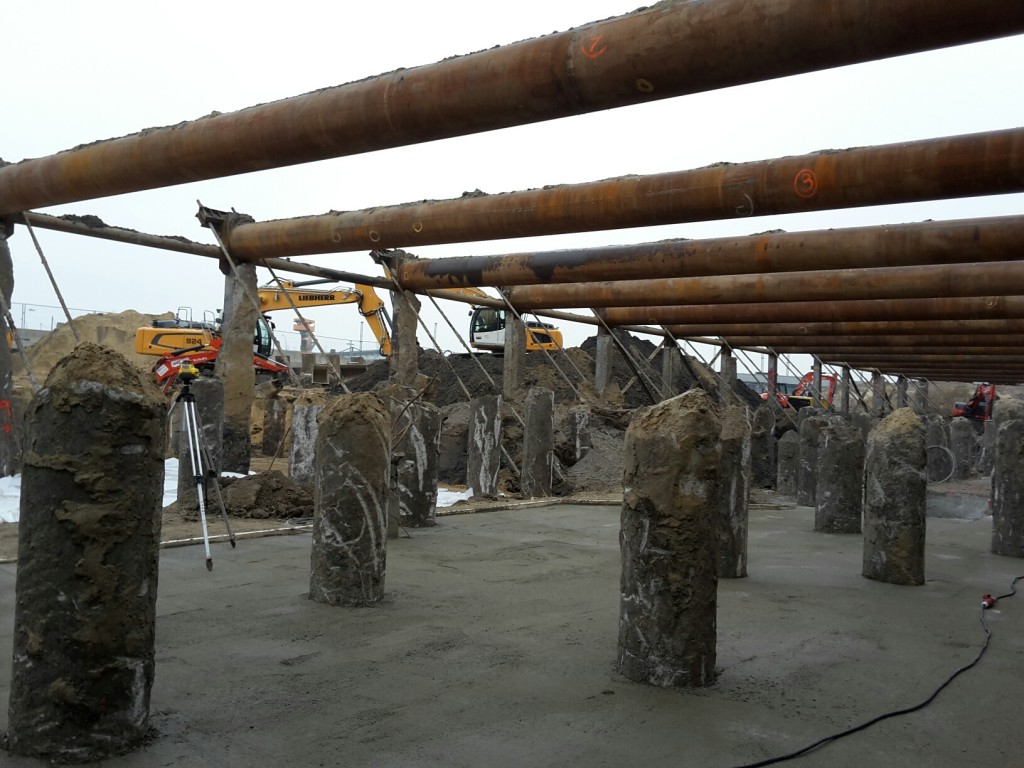

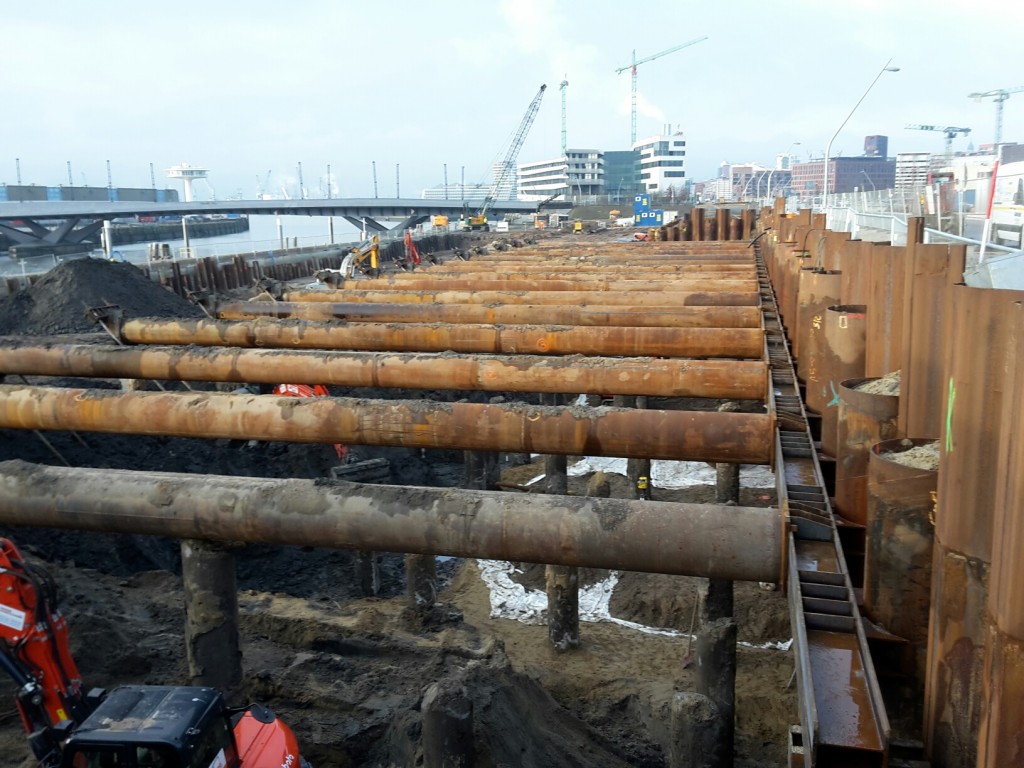

Daarom werd voor een alternatief met zogeheten A-bokken gekozen. Dit houdt in dat de horizontale stempels verbonden zijn met een verticaal element.Het geheel wordt op zijn plek gehouden met groutankers. In totaal zijn er 36 groutankers toegepast voor de de 18 stempels. Deze wijze van afstempeling is met name in Nederland ongebruikelijk omdat de methode vrij kostbaar is. In Duitsland komt het vaker voor.

De andere helft van de constructie wordt op een andere wijze en in een latere fase gecreëerd. Eerst wordt een deel van het gebouw gerealiseerd waarop vervolgens op het kelderdek wordt afgestempeld.

Project details

  • Opdrachtgever: Arge Jacob August Ernst
  • Locatie: Baakenhafen Duitsland
  • Contractwaarde: € 250.000 - 1000.000
  • Start datum: 28-05-2015
  • Eind datum: 01-08-2016

Gebruikte technieken

Afstempeling, Buizen draaien, Combiwanden, Constructiewerk, Statisch drukken, Statisch trekken, Verankeringen
Combiwand Backenhafen Duitsland
