Beschreibung

Im Rahmen der Erweiterung des Tierparks in Emmen hat Sterk im zweiten Halbjahr 2014 für die Auftraggeber KWS und Koenen Bouw diverse Arbeiten ausgeführt. Beispielsweise haben wir Spundwände für den Bau der Polarstation (Eisbärenanlage) und das Pelzrobbenbecken errichtet. Der Tierpark wird einer gehörigen Metamorphose unterzogen und in den Wildlands Adventure Zoo umgewandelt. Die Eröffnung dieses besonderen, neuen Tierparks ist für März 2016 geplant.

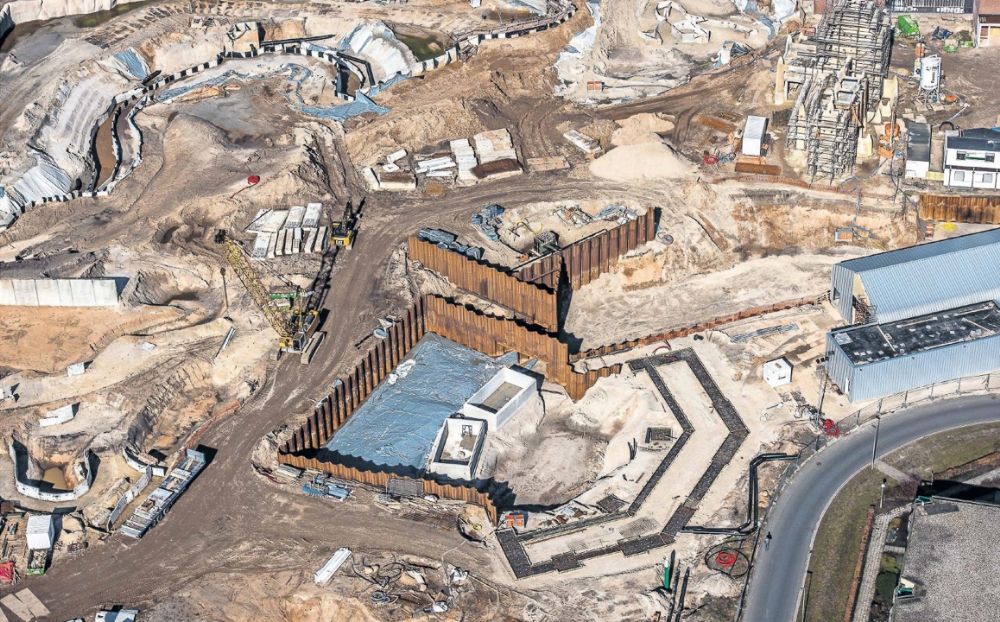

Für die Polarstation wurden ca. 112 Meter Spundwand vom Typ AZ12-770 mit einer Bohlenlänge von 5,00 bis 9,25 Meter errichtet. Der größte Teil der Spundwand wurde an der Sichtseite mit einer Beschichtung versehen, die vor Ort angebracht wurde. Um die Spundwand stabil zu halten, wurde sie mit Erd- und Setzankern versehen. Das Besondere an dieser Verankerung ist, dass sich die Ankerstühle nicht an der Vorderseite der Spundwand befinden durften, weil befürchtet wurde, dass die Eisbären sonst an dem Ankerstuhl nach oben klettern könnten. Um hierfür eine Lösung zu finden, hat sich unser Konstrukteur eine Spezialkonstruktion ausgedacht.

Für das Pelzrobbenbecken wurden ca. 277 Meter Spundwand vom Typ AZ12-770 mit einer Bohlenlänge von 3,60 m bis 10,00 m errichtet. Bei den Spundwänden stellen Auftraggeber gewöhnlich als Bedingung, dass deren Oberkante auf gleicher Höhe verläuft. Bei diesem Projekt wurde jedoch eine Reihe von Wänden der Spundwandkonstruktion unter Aufsicht eines Architekten versetzt angebracht, um eine „spielerische“ Optik zu schaffen. Bis auf 14 Meter wurde diese Spundwand unbehandelt ausgeführt. Auch diese Spundwand wurde mit Erd- und Setzankern stabilisiert. Hierbei wurden die herkömmlichen Ankerstühle an der Frontseite der Spundwand angebracht.

Beide Becken werden mit Folie wasserdicht versiegelt. Die Folie wird an der Spundwandseite mit der Spundwand verbunden. Hierfür wurde eine Krempenkonstruktion angebracht, die aus einer Platte in jedem Spundwandfeld und einer Diagonale über die Länge der Spundwand besteht. Außerdem wurden alle Spundwandschlösser dort, wo sich die Folienkonstruktion befindet, von der Oberseite der Spundwand bis zur Krempenkonstruktion verschweißt. Die letzten Arbeiten an diesem tollen Projekt wurden Ende März abgeschlossen.

Projektdetails

  • Auftraggeber: KWS en Koenen Bouw
  • Ort: Emmen
  • Vertragswert: € 250.000 - 1.000.000
  • Startdatum: 06-10-2014
  • Enddatum: 27-03-2015

Verwendeten Techniken

Abstützungen, Design am Bau, Hochfrequenz-Vibrationsrammen/-ziehen, Konstruktionsarbeiten, Verankerungen
